مونتاژ KATANA V2 70

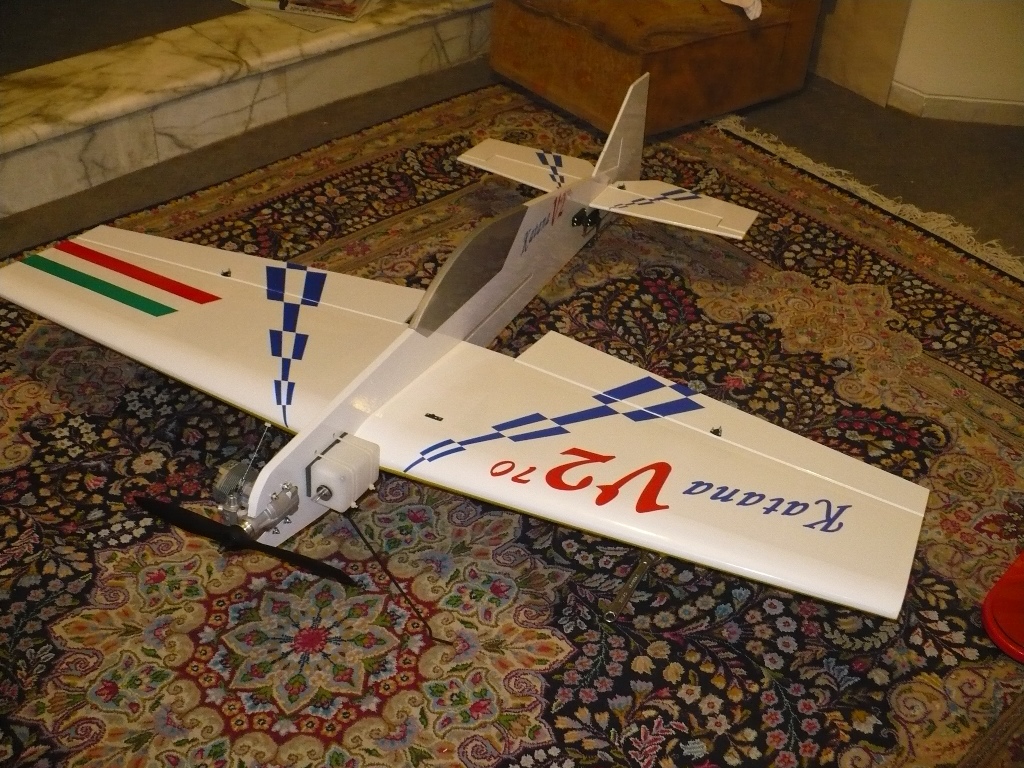

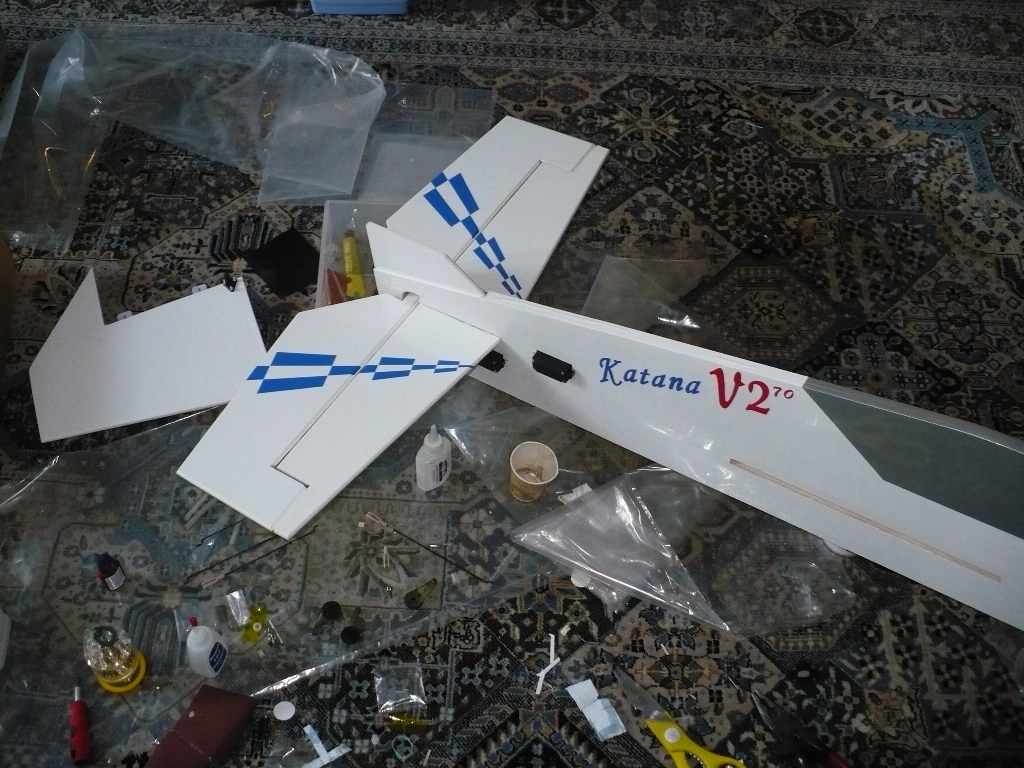

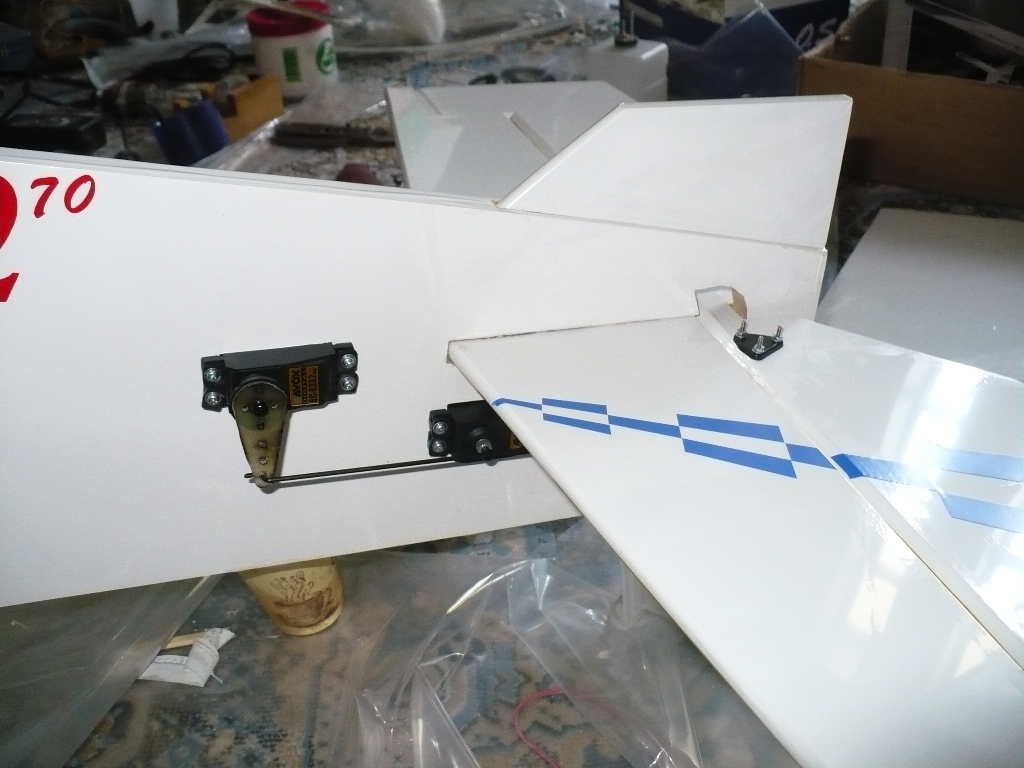

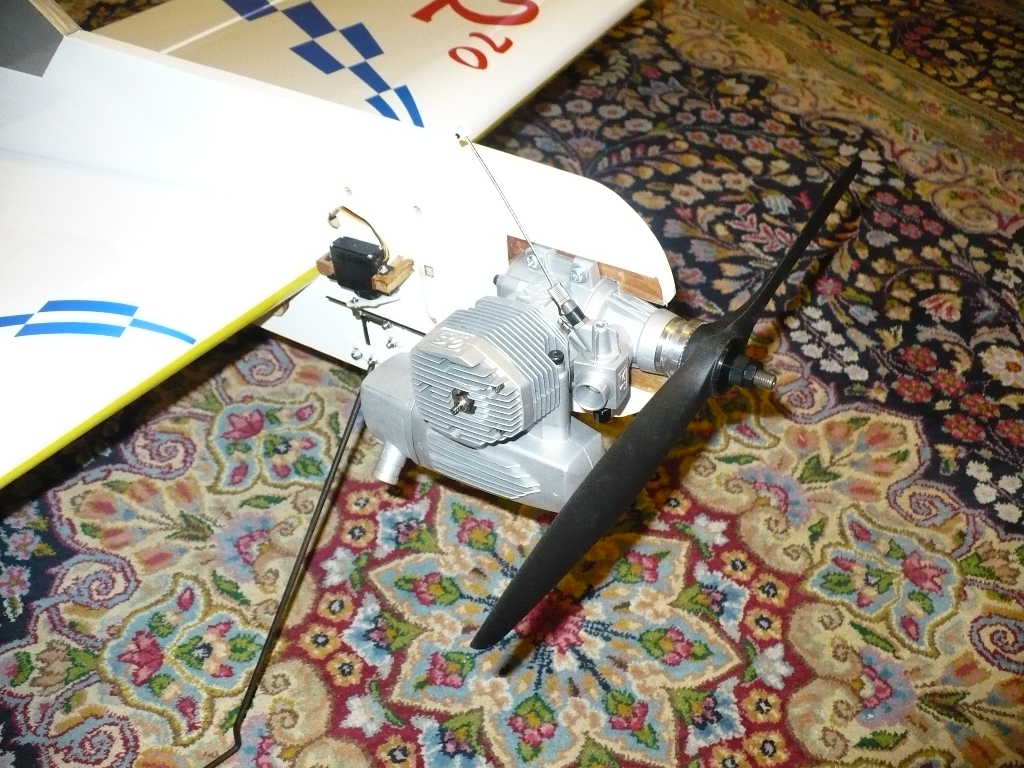

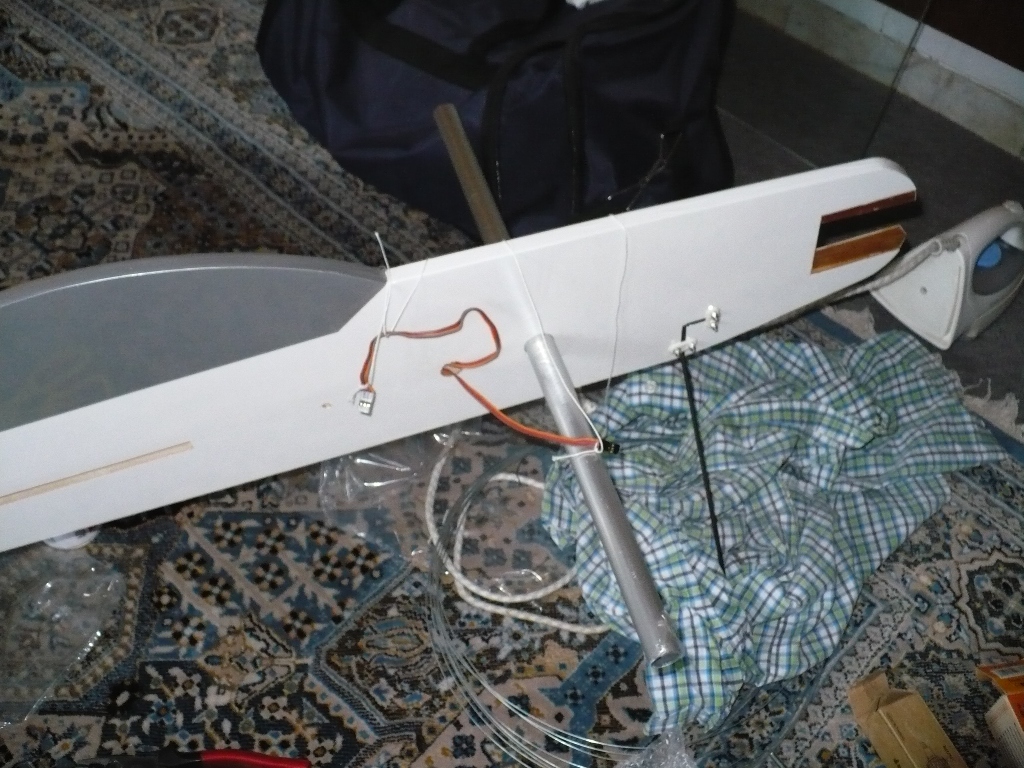

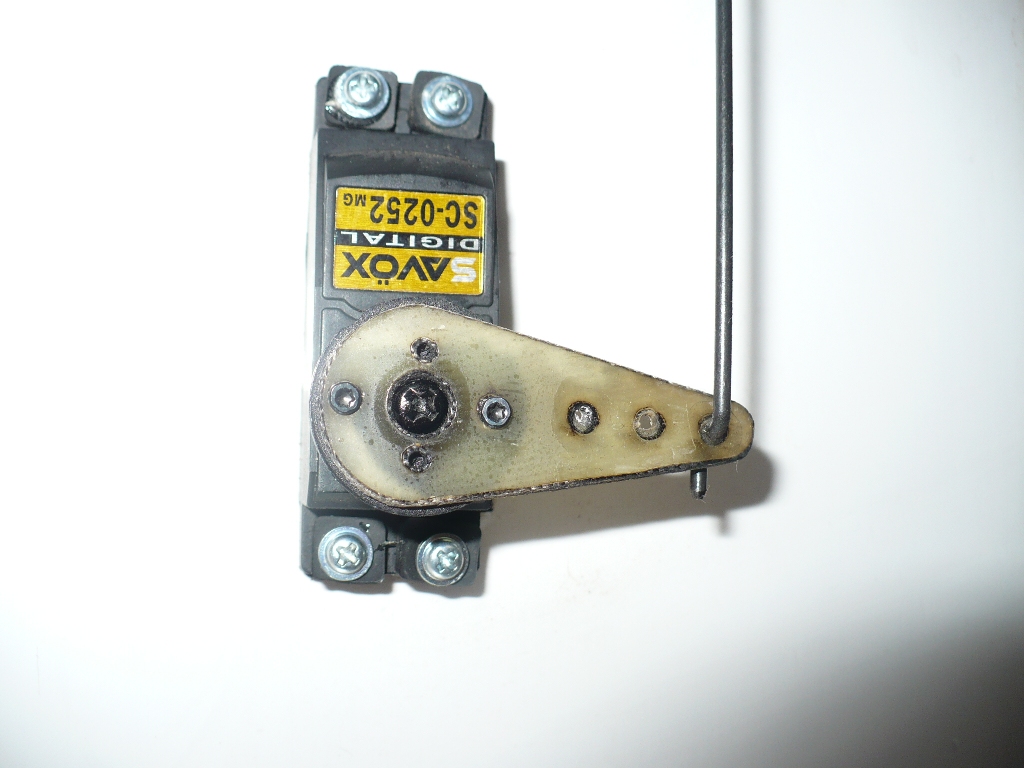

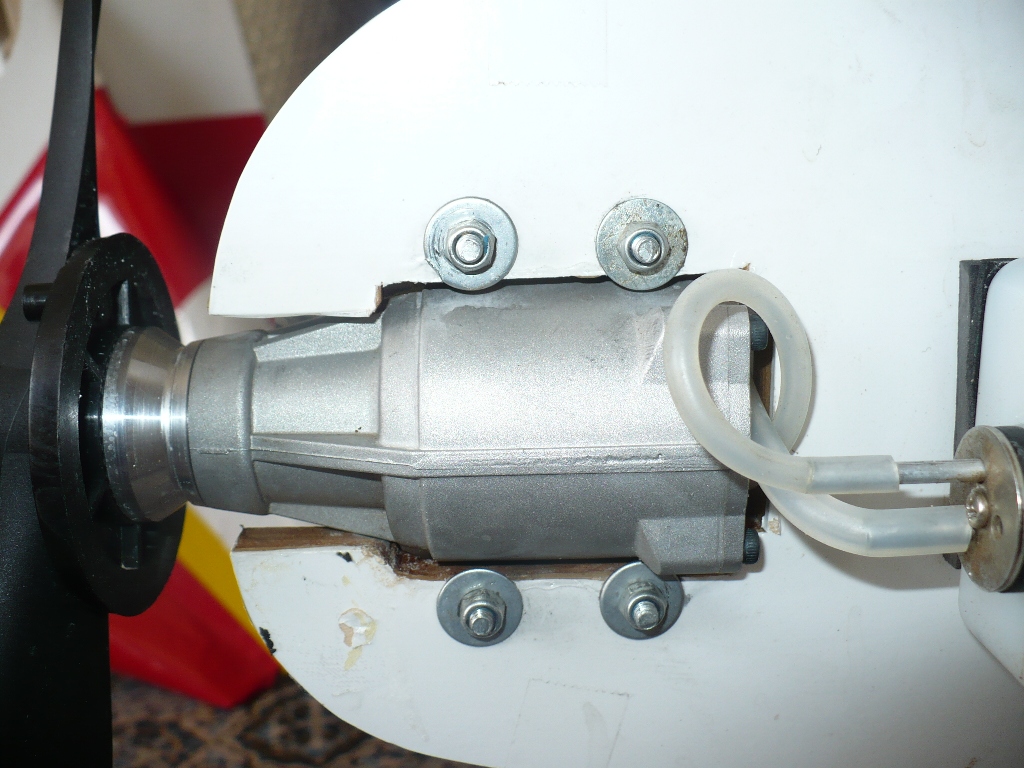

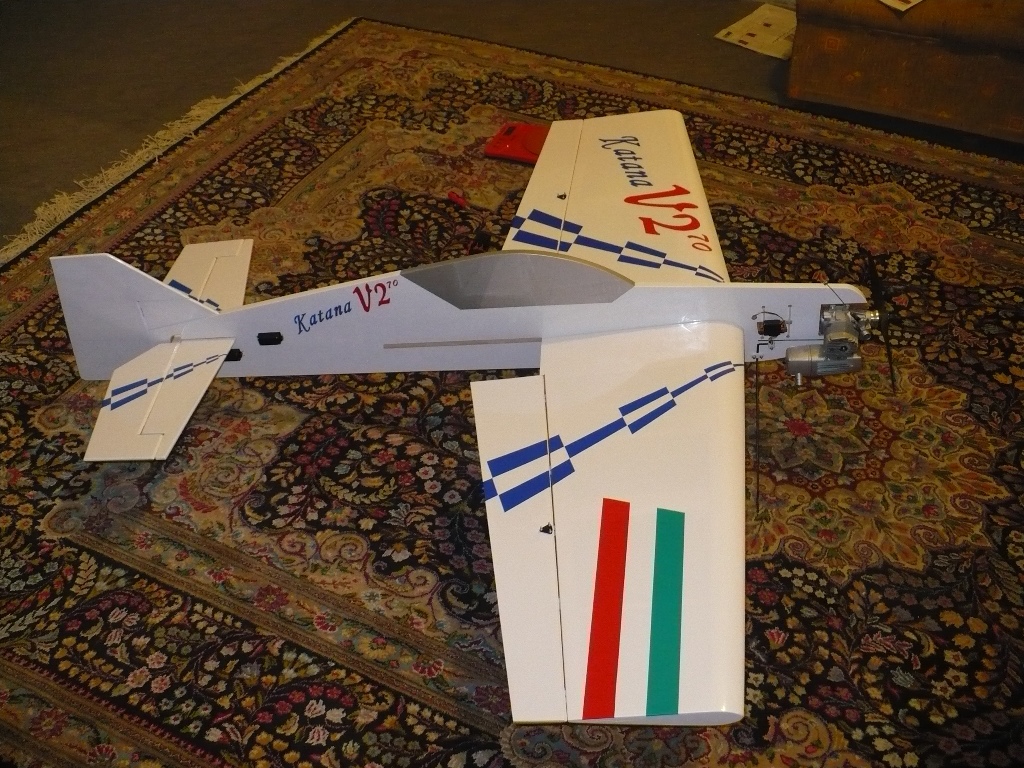

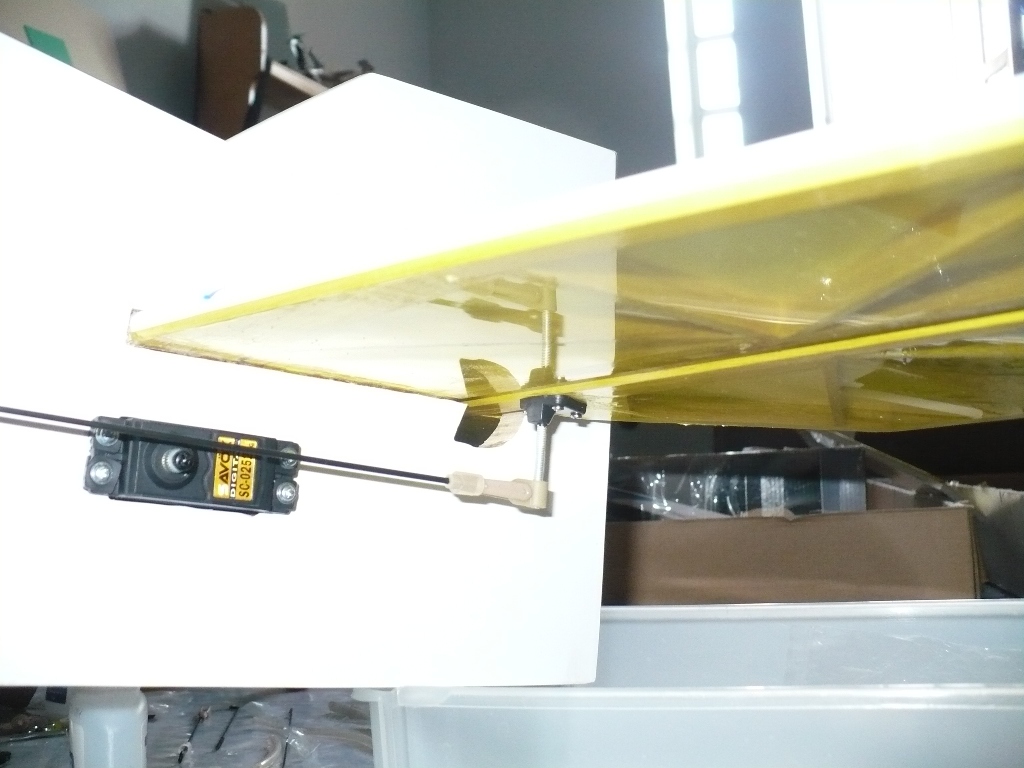

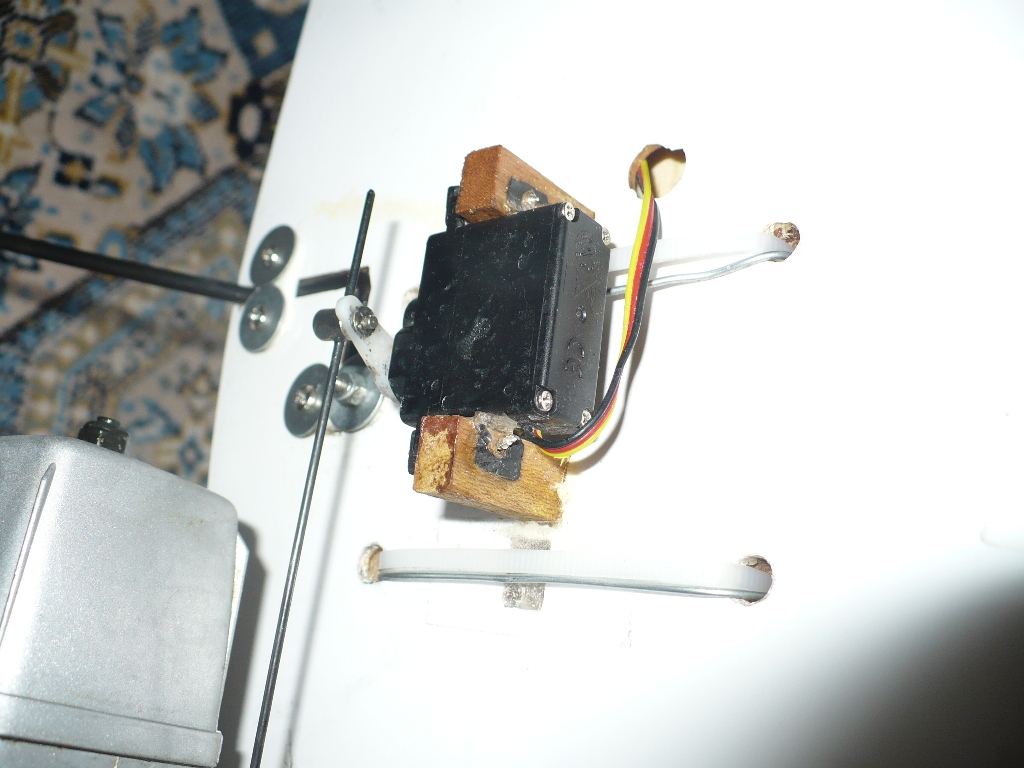

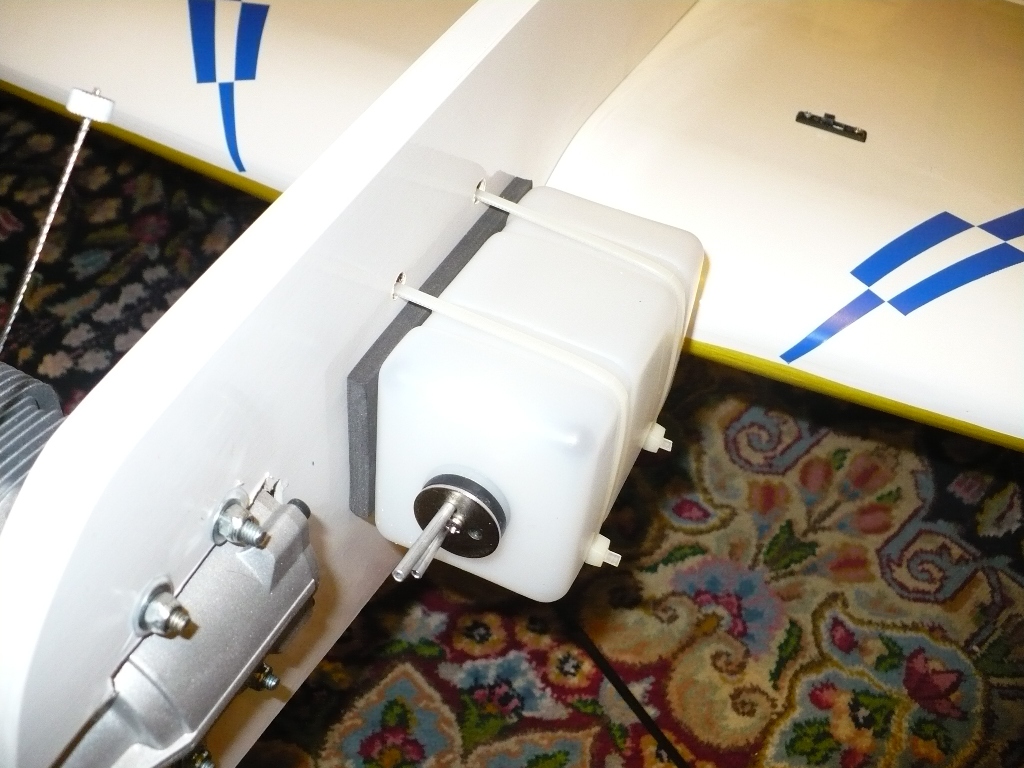

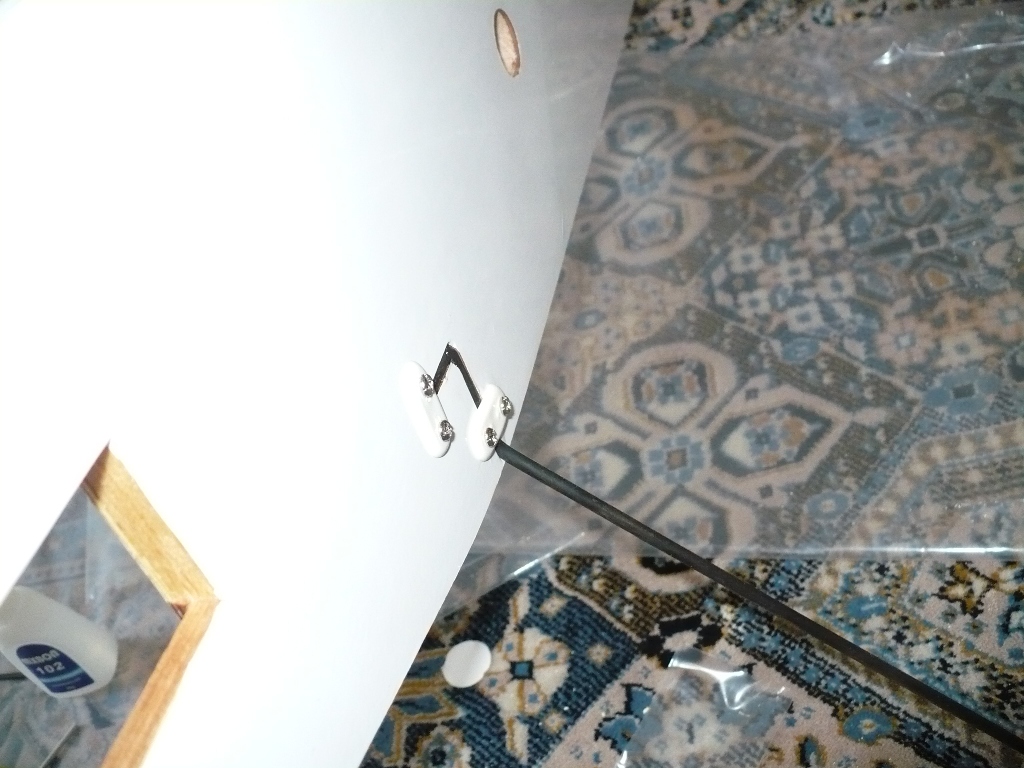

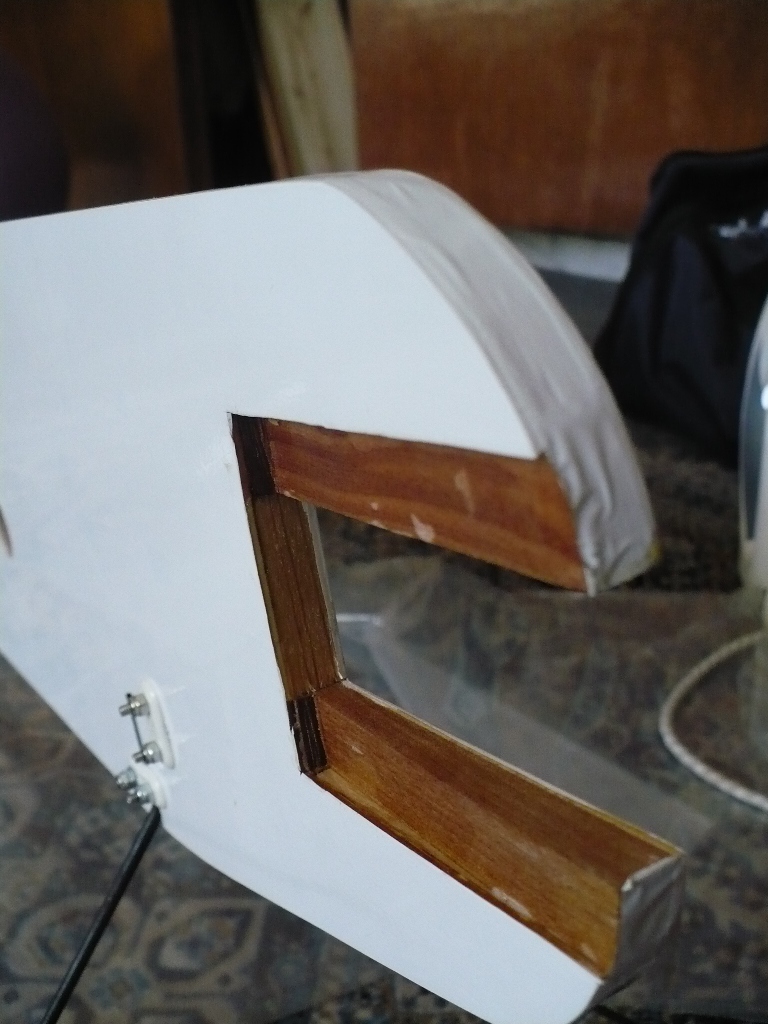

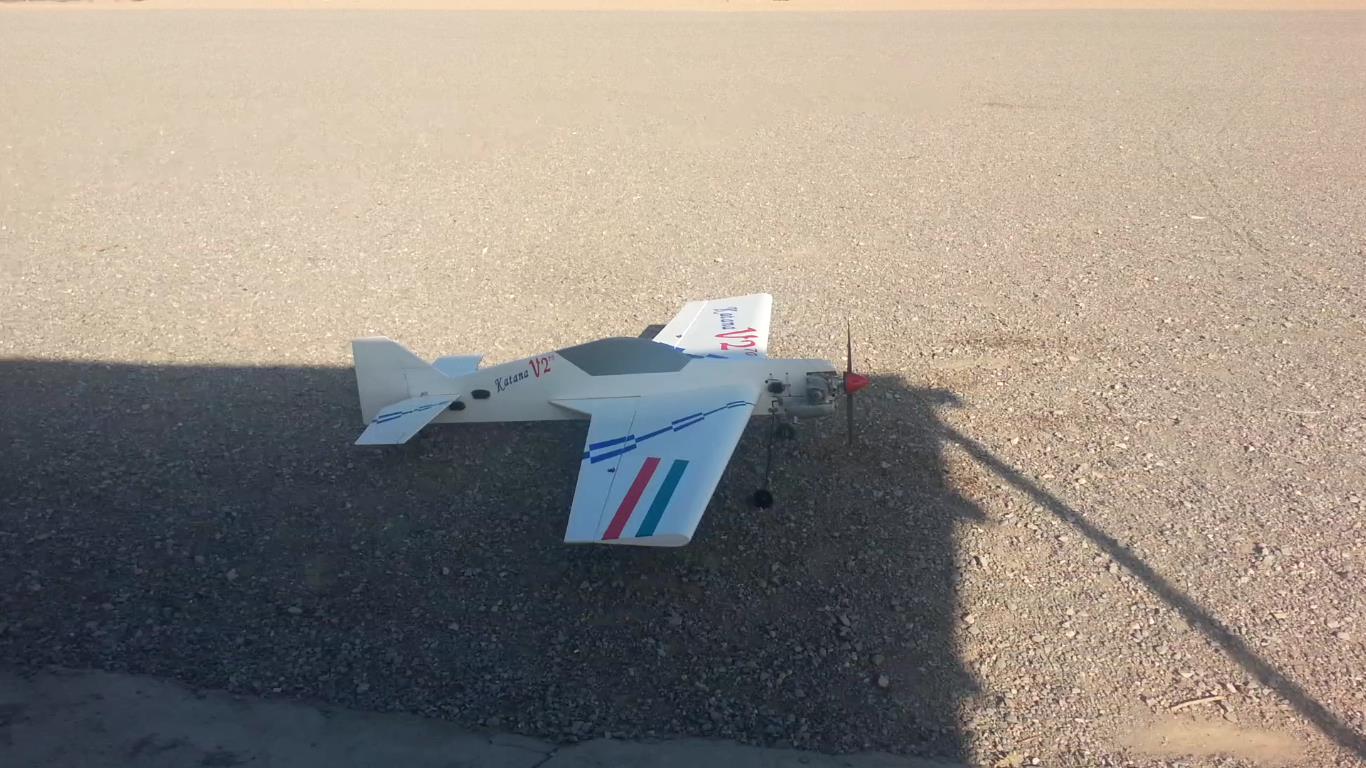

سلام تو این تاپیک میخوام هواپیمای کاتانا تیغه ای سایز 70 رو معرفی کنم. یک هواپیمای کاملا اکروبات هست و در مقایسه با بدنه های سوختی (حجم دار) هم سایز خودش، وزن کمتری داره ؛ برای همین عملا قادره اکثر مانورها رو انجام بده. شرکت معروفی که این کیتها رو میسازه ، TMPro نام داره که بدنه هاش در دو سایز 46. و 70. تولید میشه. http://flyingthingz.com/products/katana70.html اما این کیتی که من خریدم مال یه کمپانی به اسم هاوایی مدله و از روی TMPro کپی شده. مشخصات بدنه: wing span: 157cm wing area: 6348 cm^2 length: 153.6cm flying weight: 2.9kg engine: 60-90 2c 70-110 4c موتوری که معمولا روی این مدل بسته میشه 90 دو زمانه و یا 125 چهار زمانه (saito) هست. من موتور او اس 120AX رو روش بستم. http://www.osengines.com/engines-airplan...index.html سروو ها هم ساوکس SC-252 چرخدنده فلزی با تورک 10 کیلو هستن. http://www.savoxusa.com/Savox_SC0252MG_D...0252mg.htm سر سرووها رو دادم با فیبر مدار چاپی فایبر گلاس برام بریدن و روی سر سرووهای خود سروو پیچشون کردم. http://s4.picofile.com/file/7938122468/P1200938.jpg متاسفانه موقع اسمبل نتونستم زیاد عکس بگیرم عکس ها http://s1.picofile.com/file/7934314294/P1200006.jpg http://s3.picofile.com/file/7934315050/P1200026.jpg http://s2.picofile.com/file/7934315264/P1200027.jpg نصب لندینگ گیر: http://s4.picofile.com/file/7934315799/P1200028.jpg http://s4.picofile.com/file/7934316448/P1200029.jpg محل نصب موتور: http://s2.picofile.com/file/7934316662/P1200030.jpg همونطور که گفتم محل شاسی موتور برای موتورهای سایز 60-90 طراحی شده. بنابر این برای نصب موتور مجبور شدم یکم شاسی رو سمباده بزنم تا سایز موتور 120 بشه. http://s4.picofile.com/file/7938083759/P1200921.jpg http://s1.picofile.com/file/7938085806/P1200927.jpg سرووی گاز (مینی سروو هایتک HS-81) http://s4.picofile.com/file/7938086341/P1200928.jpg http://s3.picofile.com/file/7934320107/P1200042.jpg نصب دم ها و سرووها: لولا ها ی کیت، لولای کاغذی بودن. فقط موقع نصب باید حواستون باشه تا جای کافی برای حرکت فرامین بذارین. چون هواپیما تری دی هست زاویه حرکت فرامین زیاده. http://s4.picofile.com/file/7934316769/P1200032.jpg http://s1.picofile.com/file/7934316983/P1200033.jpg http://s3.picofile.com/file/7934317090/P1200034.jpg http://s4.picofile.com/file/7934317311/P1200035.jpg http://s4.picofile.com/file/7934317739/P1200036.jpg به علت این که سیم سروو داخل بال ازاد بود یک لوله کاغذی داخل بال درست کردم و سیم رو از داخل اون رد کردم. http://s1.picofile.com/file/7938102254/P1200933.jpg http://s3.picofile.com/file/7938102789/P1200934.jpg ضمنا جای گیرنده رادیو کنترل و باتری توی این بدنه ، داخل بال پیش بینی شده که معمولا باتری رو داخل یک بال و گیرنده رادیو کنترل رو داخل بال دیگه میذارن که من هر دو تا رو گذاشتم توی بال چپ که تو عکس بالا مشخصه. سویچ on-off رو هم روی همون بال نصب کردم. http://s4.picofile.com/file/7934320963/P1200046.jpg بعد از چسباندن لولا ها اونها رو با سوزن محکم کردم. با مته 1 در هر طرف دو تا سوراخ ایجاد کردم و بعد سوزنهارو داخل اونها کردم و چسب 123 زدم. http://s4.picofile.com/file/7938086876/P1200929.jpg زیر محل نصب باک یک تکه ابر هست که یک طرفش چسبداره که باید روی بدنه چسبانده بشه. صرف دیگرش رو من چسب دو طرفه زدم تا باک هیچ حرکتی نداشته باشه. باک به وسیله دو تا بست کمربندی (تایر اپ) بسته میشه. ولی بستهای پلاستیکی توی افتاب زود پوسیده میشن. توی پرواز سوم هم یکی از بست ها پاره شده. بنا بر این علاوه بر بستها ، باک رو با مفتول در جای خودش محکم کردم. http://s4.picofile.com/file/7934320856/P1200045.jpg http://s3.picofile.com/file/7938122147/P1200937.jpg بالها از زیر به بدنه پیچ میشوند http://s3.picofile.com/file/7934320428/P1200043.jpg نصب بال http://s1.picofile.com/file/7934318060/P1200037.jpg http://s2.picofile.com/file/7934318488/P1200038.jpg http://s2.picofile.com/file/7934318595/P1200040.jpg http://s3.picofile.com/file/7934318709/P1200041.jpg http://s2.picofile.com/file/7938167525/0...15_18_.jpg http://s3.picofile.com/file/7938168274/P...58_00_.jpg می پسندم 1 0 1 تعداد آنلایک ها ( 0 ) از این کاربر
|
|||||
|
